REPRESENTATIVE COMPANIES
TH-WITT

Metalex با شرکت های پیشرو بین المللی و هندی در ارتباط استراتژیک برای ارائه بهترین محصولات برای صنعت تبرید است.

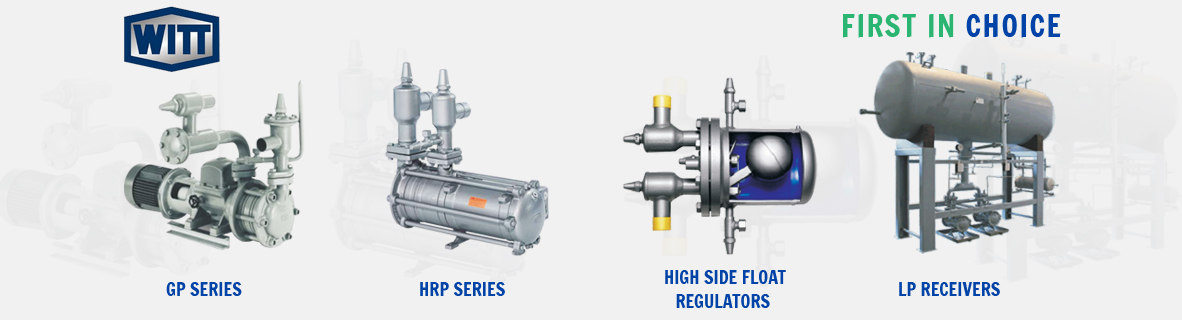

TH. WITT GmbH (Germany):

TH. پمپ های مبرد WITT رهبران جهان در گردش مجدد مبرد های مختلف از جمله آمونیاک هستند. این پمپ ها در دو نسخه موجود است. یک پمپ هارمونی مهر و موم سری HRP و پمپ های باز نوع GP. پمپ های مبرد منی WITT به ویژه برای مایع مبرد مبرد در نقاط جوش طراحی شده اند. آنها با قابلیت اثبات شده خود را برای مخلوط مایعات / بخار پمپ مشخص می شوند. با مدل های موجود در هر دو نوع پمپ ها، طیف وسیعی از برنامه های کاربردی برای تبرید صنعتی می تواند پوشش داده شود.

  • Performance Characteristic Table for HRP Series Pumps
  • Performance Characteristic Table For GP Series Pumps
OPEN REFRIGERANT PUMPS
>

پمپ های استاندارد باز است با توجه به استفاده از فلنج، موتور استاندارد، خدمات بسیار راحت است که از کشورهای مختلف دور افتاده است.

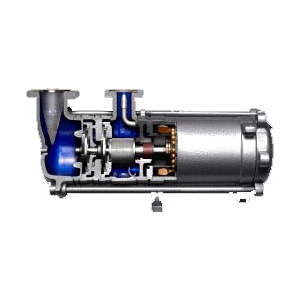

HERMETIC REFRIGERANT PUMPS
>

هر جا اجرا اعدام یک سیستم تبرید ضروری است، برای مثال به دلیل مقررات محلی، پمپ های Hermetic از سری HRP بهترین انتخاب شما هستند.


HIGH PRESSURE FLOAT REGULATORS
>

تنظیم کننده های شناور فشار بالا یک راه حل ساده و مکانیکی را برای فشار بالا به سمت فشار کم ارائه می دهند.


NGX MAXIMUM LEVEL SWITCH
>

سوئیچ حداکثر سطح WITT NGX یک جزء ایمنی تایید شده برای طراحی TÜV برای محافظت از کمپرسورها در برابر حمل مایع است.


BDP2
>

نشان دهنده بهبود مستمر از WITT BDP شناخته شده برای بازگشت روغن اتوماتیک در سیستم های مبرد است.


GP – SERIES

1450 1 / min. (RPM)

Liquid Head H in m

Pressure Difference △p [bar]

Flow V in m3 / h

NH3

R 22

GP 41

GP 42

GP 51A

GP 51

GP 52

Evaporating Temperature t0

+40° C

+40° C

+40° C

+40° C


2 0.11 0.14 0.22 0.28 3.4 3.6 10.2 16.8 16.8
4 0.23 0.27 0.44 0.55 3.2 3.4 10.0 16.5 16.5
6 0.34 0.41 0.67 0.83 2.9 3.3 9.7 16.3 16.3
8 0.45 0.54 0.89 1.13 2.7 3.1 9.4 16.1 16.2
10 0.57 0.68 1.11 1.38 2.6 3.0 9.0 15.7 16.1
15 0.85 1.02 1.67 2.08 2.2 2.6 8.3 14.2 16.0
20 1.14 1.35 2.22 2.77 1.8 2.4 7.4 12.3 15.8
25 1.42 1.69 2.78 3.46 1.4 2.1 6.3 9.8 15.1
30 1.70 2.03 3.33 4.15 1.9 5.5 7.0 14.2
35 1.99 2.37 3.89 4.84 1.6 4.5 3.6 13.5
40 2.27 2.71 4.45 5.54 1.3 0 12.5
45 2.56 3.05 5.00 6.23 1.1 11.1
50 2.84 3.38 5.56 6.92 0.8 10.4
55 3.12 3.72 6.11 7.61 9.3
60 3.41 4.06 6.67 8.31 8.0
65 3.69 4.40 7.22 9.00 6.5
70 3.98 4.74 7.78 9.69 5.0

1m = 3.281ft
1bar = 14.504PSI
1m 3 /h = 4.403gal/min

GP – SERIES DOWNLOAD


GP Brochure (De En Fr Es)

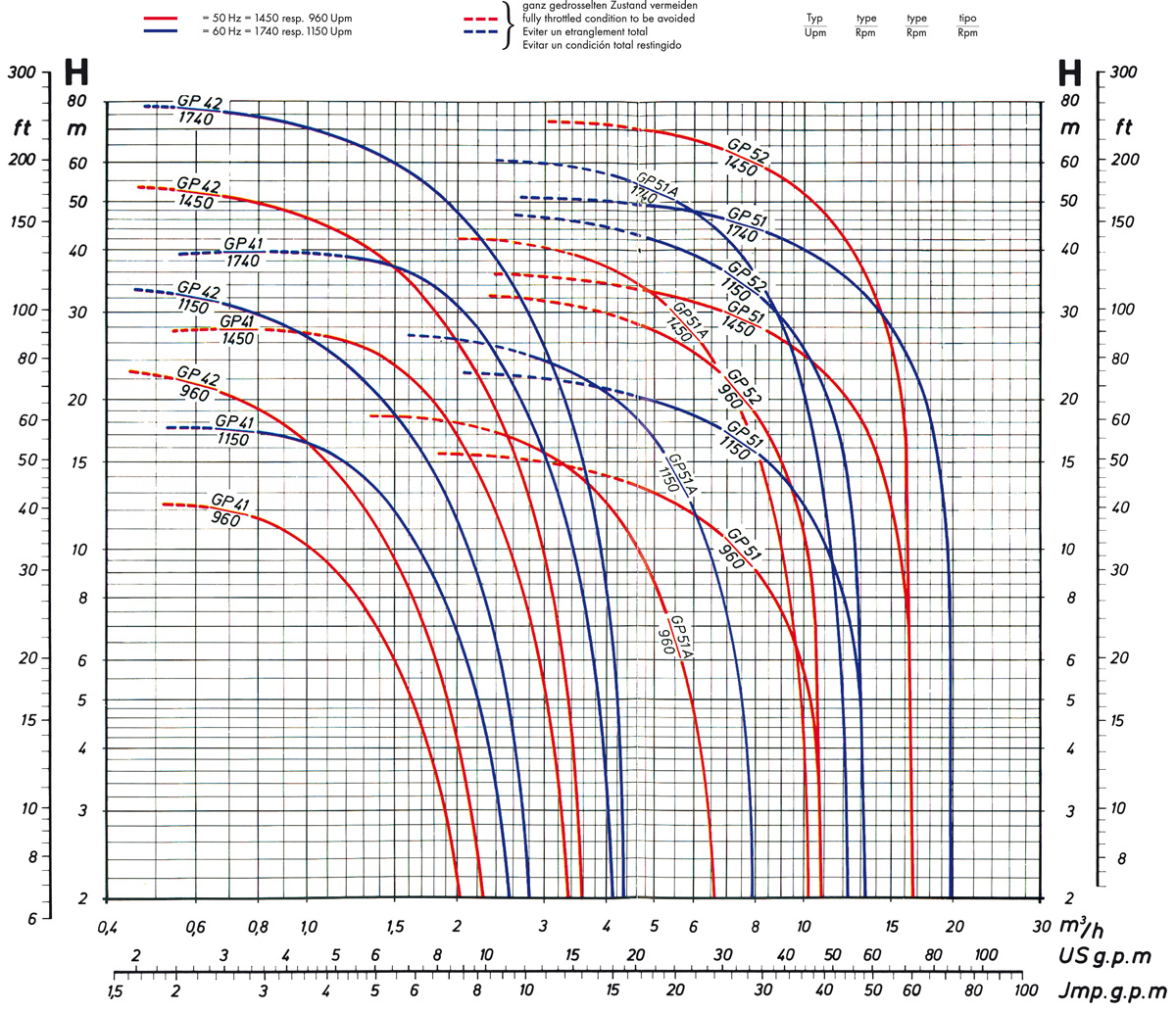

GP Pump Curve

GP Manual (De En)

List Of Spare Parts GP (En)

Drawings GP 3d

HRP SERIES

50 H1, 3 x 400v

Delivery head

Pressure Difference △p [bar]

Volume flow V [m3 / h]

R717

R22, R134a

R507

CO2

HRP
3232

HRP
5040

HRP
5050

HRP
8050

HRP
10080

at evaporation temperature t0

H [m]

0° C

-40° C

0° C

-40° C

0° C

-40° C

0° C

-40° C

2 0.13 0.14 0.25 0.28 0.23 0.25 0.18 0.22 5.6 13.2 15 30.0 55.0
4 0.25 0.27 0.50 0.55 0.45 0.51 0.36 0.44 5.0 13.0 14.6 29.9 53.7
6 0.38 0.41 0.75 0.83 0.68 0.76 0.55 0.66 4.7 12.6 14.4 29.4 53.0
8 0.50 0.54 1.00 1.10 0.91 1.02 0.73 0.88 4.4 12.0 14.2 28.7 52.5
10 0.63 0.68 1.26 1.38 1.14 1.27 0.91 1.09 4.2 10.5 13.9 28.0 52.1
15 0.94 1.02 1.88 2.07 1.70 1.91 1.37 1.64 3.6 9.0 13.2 26.1 50.3
20 1.25 1.35 2.51 2.76 2.27 2.54 1.82 2.19 3.0 8.0 12.3 24.2 46.8
25 1.57 1.69 3.14 3.45 2.84 3.18 2.28 2.74 2.3 5.2 11.5 22.4 42.6
30 1.88 2.03 3.77 4.14 3.41 3.82 2.73 3.28 1.5 10.4 20.1 37.9
35 2.19 2.37 4.40 4.83 3.97 4.45 3.19 3.83 9.1 18.2 32.7
40 2.51 2.71 5.02 5.52 4.54 5.09 3.64 4.38 7.5 15.0 26.6
45 2.82 3.05 5.65 6.21 5.11 5.72 4.10 4.93 5.2 12.5 20.4
50 3.13 3.39 6.28 6.90 5.68 6.36 4.55 5.47 2.0 9.1 10.9
55 3.45 3.72 6.91 7.59 6.24 7.00 5.01 6.02
60 3.76 4.06 7.53 8.28 6.81 7.63 5.46 6.57
65 4.07 4.40 8.16 8.97 7.38 8.27 5.92 7.11
70 4.39 4.74 8.79 9.66 7.95 8.90 6.37 7.66
75 4.70 5.08 9.42 10.35 8.52 9.54 6.83 8.21

HRP SERIES DOWNLOAD


HRP Quick Start Instructions (En)

HRP Brochure (De En Fr Es)

HRP Pump Curve

HRP Checklist (En)

Int69v Manual (En)

HR HS DOWNLOAD


HR HS Short Instructions (En)

HR HS Manual (De En)

HR HS Brochure (De En Fr Es)

HR HS Flyer (En)

HR HS Selection Charts US Units

HR HS Selection Charts US Units
